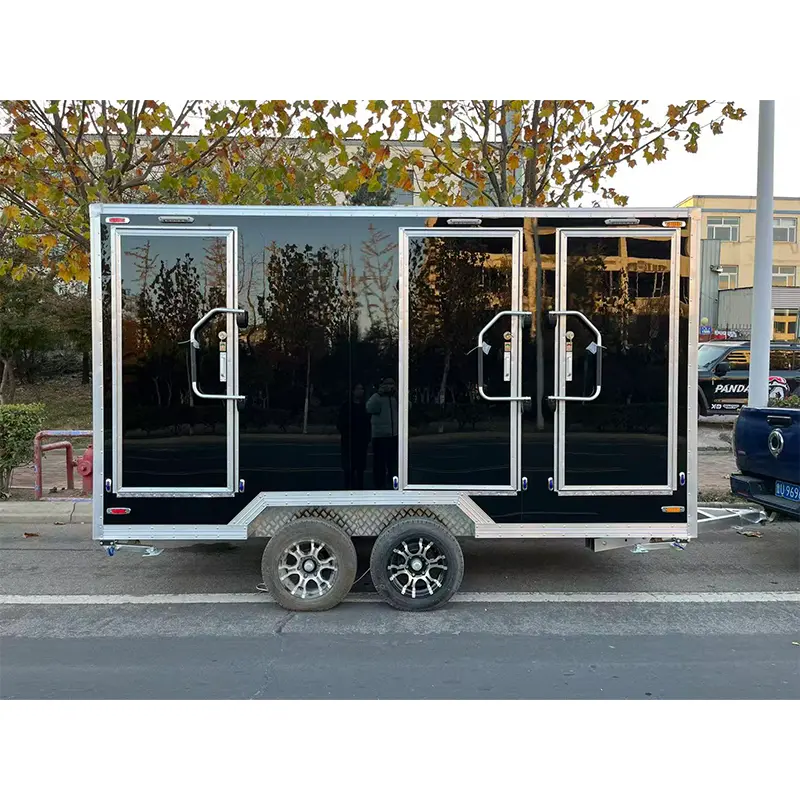

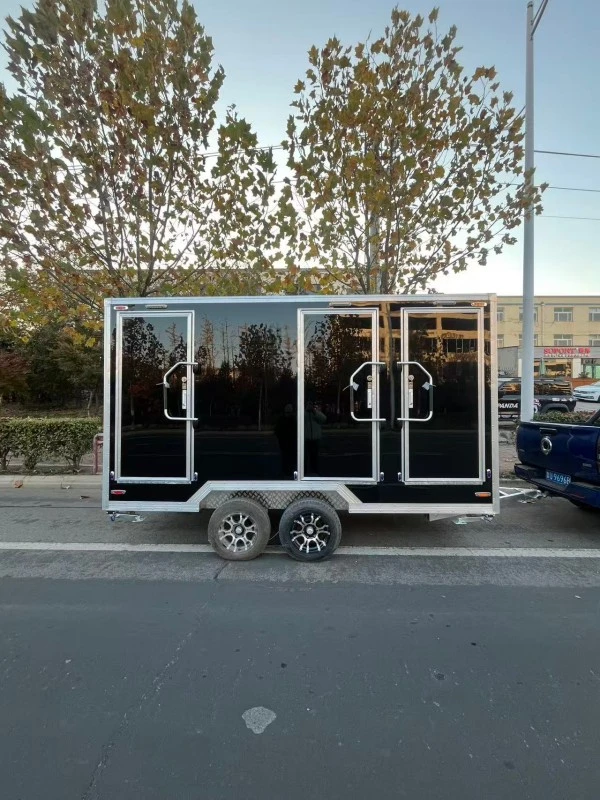

El remolque para inodoro comercial de tres estaciones TN-T42-3B es una unidad sanitaria remolcable con tres baños privados, diseñada para sitios de construcción, eventos al aire libre, festivales e instalaciones temporales. Fabricado por Qingdao Tune Technology Co., Ltd., una empresa establecida en 2015 con una instalación de producción de 4500 m² y que exporta a más de 50 países, este remolque para baños comerciales de tres estaciones sigue la gestión de calidad ISO 9001. La documentación CE, DOT, EPR y COC está disponible para las configuraciones aplicables, con inspección de terceros por parte de SGS e Intertek.
|
Artículo |
Especificación |
|
Modelo |
TN-T42-3B |
|
Tipo de producto |
Remolque de baño comercial de tres estaciones |
|
Tamaño total |
4.200 × 2.100 × 2.550 milímetros |
|
Tamaño aproximado |
13,77 × 6,88 × 8,36 pies |
|
Peso de referencia |
950 kg / 2094 libras |
|
Eje |
2 ejes de torsión con frenos |
|
Carga de referencia |
Hasta 3.000 kg, sujeto a configuración final |
|
Llantas |
4×195/70 R15 |
|
Material de la pared |
Panel sándwich de fibra de vidrio de 40 mm |
|
Tanque de agua dulce |
Tanque de acero inoxidable de 700 L. |
|
Tanque de aguas residuales |
Tanque de acero inoxidable de 1.300 L |
|
Tipo de baño |
Inodoros cerámicos con descarga de pies |
|
Urinario |
Urinario con sensor para hombres |
|
Instalaciones de lavado |
Lavamanos |
|
Tipo de grifo |
Grifos de pulsador |
|
Sistema de agua |
Sistema de agua fría o agua fría y caliente |
|
Equipos climáticos |
Sistema de aire acondicionado, cuando se seleccione |
|
Iluminación |
Iluminación interior y exterior |
|
Color exterior |
Personalizado según carta de colores aprobada |
|
Sistema de remolque |
Enganche de remolque con elementos de soporte |
Las dimensiones y el peso son valores referenciales. El peso bruto final cambia después de agregar agua, equipos eléctricos, aire acondicionado, calentadores de agua y otros componentes opcionales. El comprador confirma el peso cargado, la capacidad del enganche y los requisitos de frenado antes de seleccionar un vehículo tractor.
La configuración de referencia utiliza un tanque de agua dulce de 700 L y un tanque de aguas residuales de 1300 L. El intervalo de servicio real depende del número de usuarios, la frecuencia de descarga del inodoro, el lavado de manos, los requisitos de limpieza y las horas de funcionamiento diarias.
Se utiliza como remolque sanitario para obras de construcción cuando el proyecto tiene acceso adecuado, terreno estable, un cronograma de limpieza y un método aprobado de eliminación de aguas residuales.
Sí. Como remolque de baño para eventos, la unidad está prevista para bodas, exposiciones, festivales, actividades deportivas, funciones privadas y espacios comerciales temporales.
No necesariamente. El depósito de agua dulce integrado permite el funcionamiento en lugares sin conexión continua de agua municipal. El depósito se rellena según el consumo real.
La posición de los inodoros, lavabos, urinarios, espejos, iluminación, calentador de agua, aire acondicionado, equipos de música y componentes eléctricos se analiza antes de aprobar el plano de producción final.
El remolque utiliza dos ejes de torsión con frenos y cuatro neumáticos 195/70 R15. La idoneidad para remolcar depende del peso cargado, la capacidad del vehículo, la conexión del enganche, el sistema de frenos y las normas viales locales.
Las aguas residuales se eliminan a través de la salida especificada y se transportan a una instalación de tratamiento o eliminación aprobada. No se vierte a carreteras, terrenos abiertos ni a sistemas de drenaje no autorizados.
El remolque para inodoro comercial de tres estaciones se coloca en un terreno razonablemente nivelado y estable. Antes de la entrega, el comprador o el operador del proyecto comprueba el ancho de la entrada, el radio de giro, la zona de descarga y el espacio de aparcamiento disponible.
Un plano del sitio identifica:
● Posición del remolque
● Ruta de acceso de usuarios
● Acceso para vehículos de servicio
● Punto de llenado de agua dulce
● Punto de eliminación de aguas residuales
● Conexión eléctrica
● Zona de limpieza y almacenamiento
● Distancia segura de la maquinaria de construcción
● Condiciones de drenaje y agua de lluvia
En el caso de un remolque para sanitarios en una obra, el posicionamiento evita las zonas de operación de grúas, los caminos de las excavadoras, las zonas de almacenamiento de materiales y las rutas utilizadas por los camiones pesados.
Para un remolque de baños para eventos, la unidad es fácil de encontrar sin bloquear entradas, rutas de emergencia, áreas de catering o movimiento de peatones.
Para un remolque de baño exterior, el operador considera la exposición al viento, el agua de lluvia, los cambios de temperatura, el drenaje del suelo y el acceso para el mantenimiento de rutina.

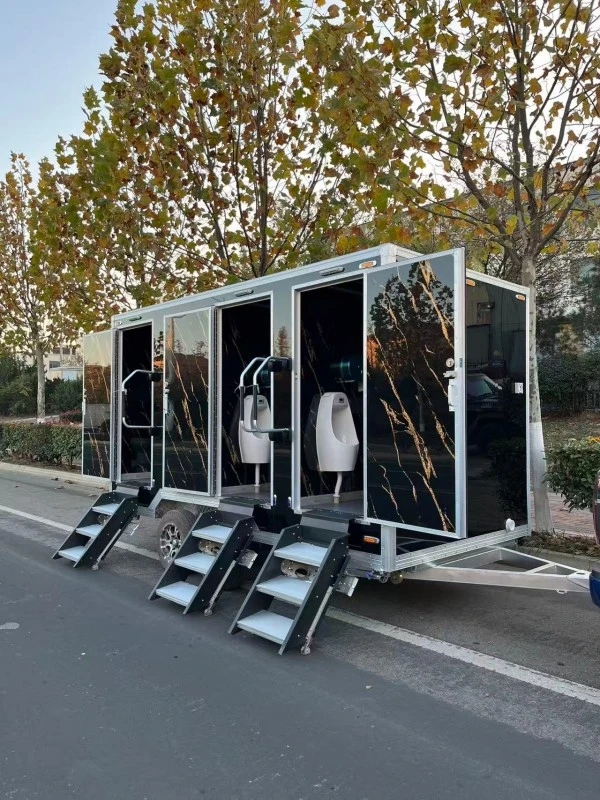

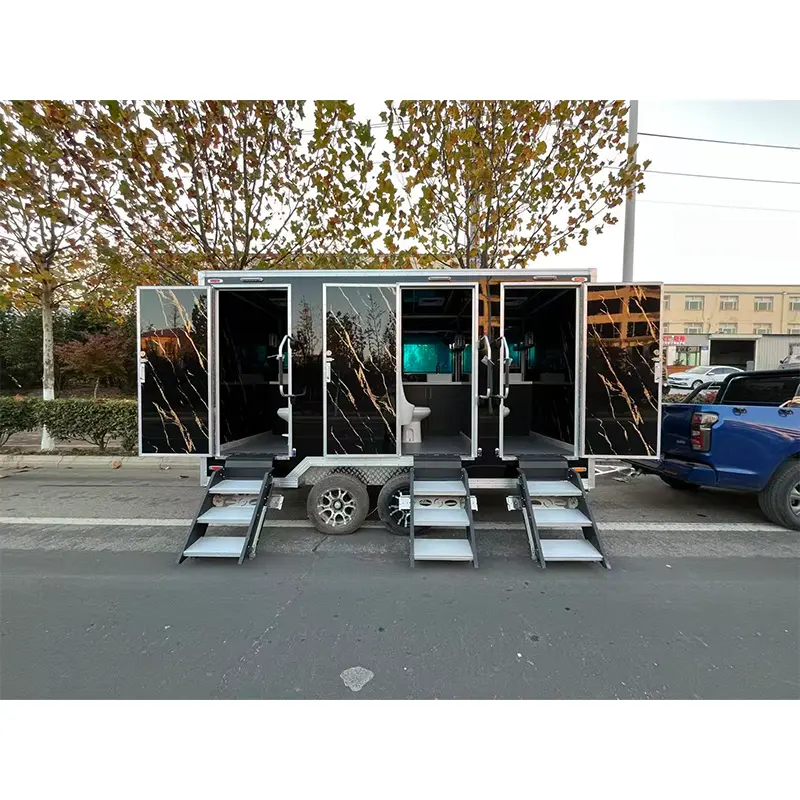

El TN-T42-3B utiliza tres estaciones de baños privados. Este diseño se adapta a los compradores que necesitan más capacidad de servicio que un remolque de una sola estación y al mismo tiempo requieren una unidad remolcable relativamente compacta.
Cada habitación está prevista con aseo, puerta, iluminación y ventilación. La disposición final se confirma en un dibujo técnico porque las posiciones de las puertas, las rutas de plomería y el acceso de mantenimiento afectan el espacio disponible.
La carrocería de referencia utiliza paneles sándwich de fibra de vidrio de 40 mm. Esta estructura proporciona un sistema de pared cerrado con una superficie exterior de fibra de vidrio y una capa aislante.
El rendimiento real del aislamiento depende de la densidad del panel, la temperatura exterior, la capacidad del aire acondicionado, la frecuencia de apertura de las puertas y la calidad de la instalación. Los compradores seleccionan el sistema de control climático de acuerdo con el clima local y el uso esperado.
Los tanques de acero inoxidable permiten un funcionamiento independiente en ubicaciones temporales. La capacidad del tanque no equivale a la capacidad fija del usuario porque el uso del agua varía entre proyectos.
Un evento concurrido puede requerir un mantenimiento más frecuente que un proyecto de construcción con poco tráfico. El plan de compra incluye un práctico calendario de recarga y eliminación de aguas residuales.

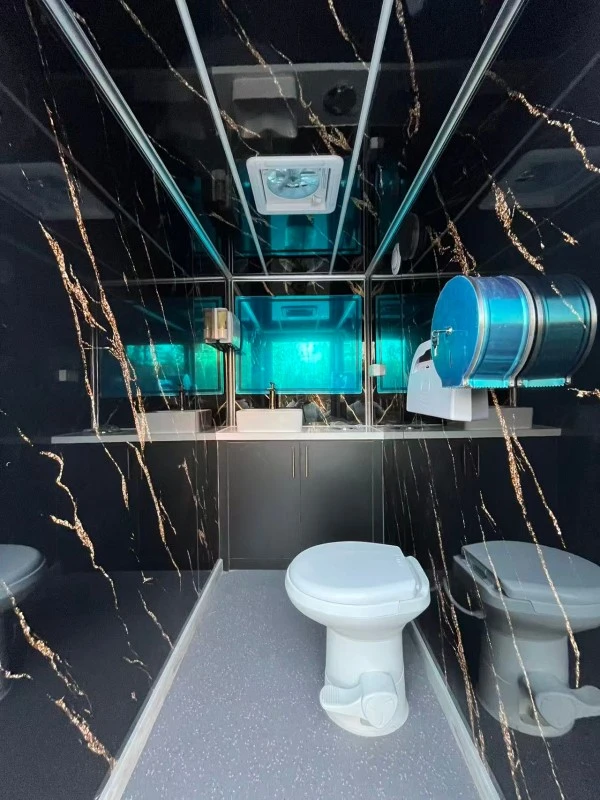

La configuración de referencia incluye:
● Inodoros cerámicos con descarga de pies
● Urinario con sensor para hombres
● Lavabos para lavarse las manos
● Grifos con pulsador
● Espejos vestidores con iluminación.
● Sistema de aire acondicionado
● Sistema de reproductor de música
● Luces interiores y exteriores
● Bomba de agua
● Conexiones de plomería
El agua fría y caliente, los calentadores de agua, los equipos eléctricos y los accesorios sanitarios opcionales se enumeran por separado en la cotización.
1. Estacione el remolque en un terreno adecuado.
2. Extienda el equipo de soporte y las patas estabilizadoras.
3. Llene el depósito de agua dulce con agua adecuada.
4. Inspeccione las mangueras, válvulas y conexiones de tuberías visibles.
5. Pruebe la bomba de agua y los grifos.
6. Opere cada inodoro y revise el drenaje.
7. Pruebe el sensor del urinario.
8. Revisar iluminación, ventilación y aire acondicionado.
9. Confirme que la salida de aguas residuales esté cerrada.
● Supervise los niveles de ambos tanques.
● Limpie los lavabos, los inodoros y las superficies de alto contacto con regularidad.
● Compruebe si hay fugas de agua visibles.
● Mantenga accesibles los paneles eléctricos y las puertas de servicio.
● Registrar ruidos inusuales de la bomba o fallas del equipo.
● Evitar la descarga no autorizada de aguas residuales.
1. Limpiar los sanitarios, urinarios, lavabos y pisos.
2. Desinfectar manijas, grifos y otras áreas que se tocan con frecuencia.
3. Revise las conexiones de agua y drenaje.
4. Vaciar el tanque de aguas residuales en una instalación aprobada.
5. Enjuague o dé servicio al sistema de acuerdo con los procedimientos locales.
6. Proteja o drene las tuberías expuestas en climas helados.
7. Desconecte la fuente de alimentación externa cuando sea necesario.
8. Registrar el trabajo de mantenimiento para el próximo período operativo.

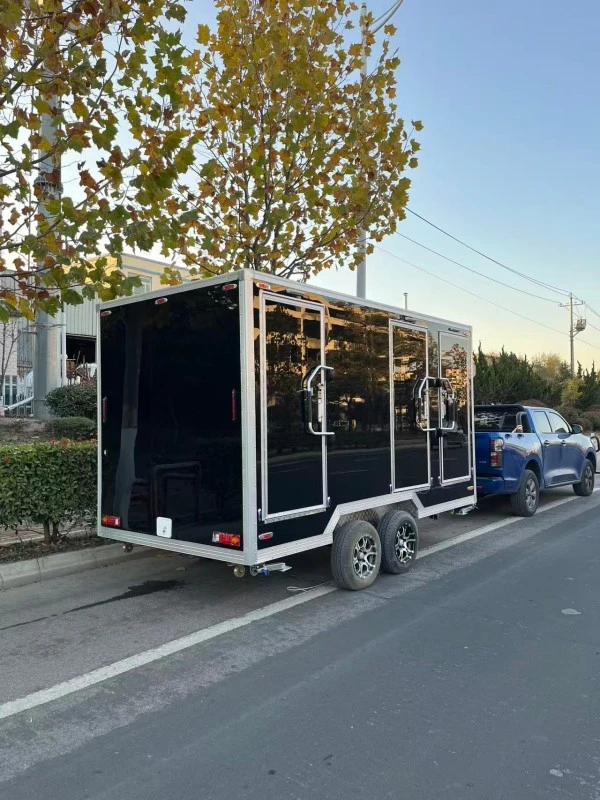

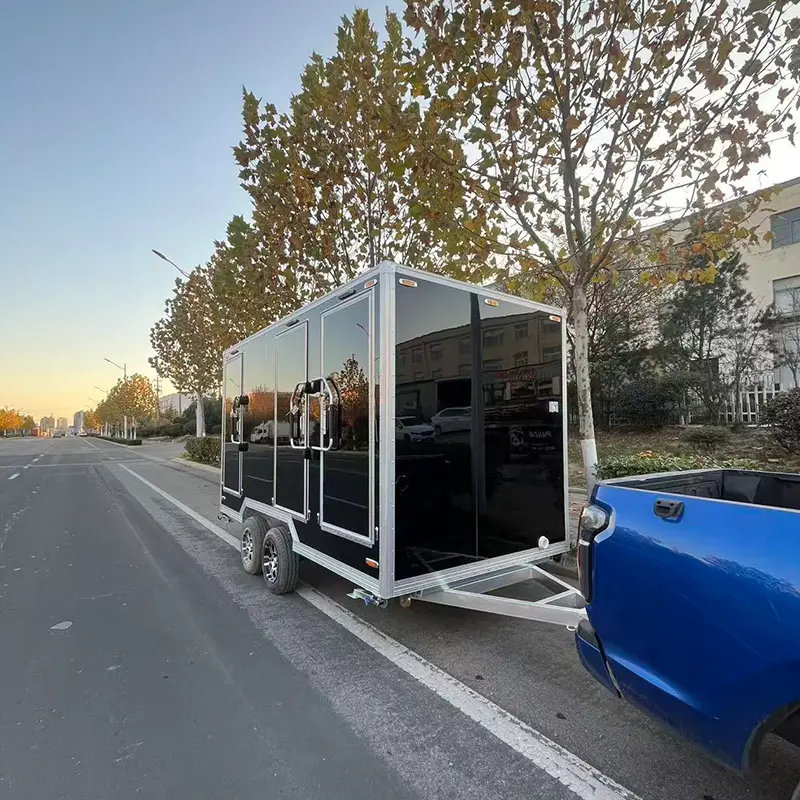

El chasis soporta la carrocería del baño, tanques, equipos sanitarios y componentes eléctricos. El modelo de referencia está equipado con dos ejes de torsión con frenos.
Antes de remolcar, el operador inspecciona:
● Enganche de remolque
● Cadenas de seguridad
● Conexión de freno
● Enchufe eléctrico
● Condición y presión de los neumáticos
● Sujetadores de ruedas
● Rueda de soporte delantera
● Patas estabilizadoras
● Luces de carretera
● Puertas exteriores
● Equipamiento interior suelto
El agua, los aparatos de aire acondicionado, los calentadores de agua y los accesorios opcionales aumentan el peso real de transporte. El vehículo tractor se selecciona en función del remolque completamente cargado y no del peso de referencia en vacío.
Después de la reubicación, el operador verifica la carrocería del remolque, las puertas, el chasis, las tuberías, las conexiones del tanque y los accesorios interiores antes de volver a conectar los sistemas eléctrico y de agua.
El proveedor TUNE organiza la inspección de acuerdo con la configuración del pedido aprobada. Una inspección práctica incluye:
● Aspecto del chasis y el marco.
● Instalación de ejes y neumáticos
● Componentes de enganche y freno
● Alineación y sellado de puertas
● Acabado del panel de fibra de vidrio.
● Conexiones del tanque de agua dulce
● Salida del tanque de aguas residuales
● Descarga del inodoro
● Funcionamiento del sensor del urinario
● Rendimiento del grifo y la bomba
● Función de calentador de agua, si está instalado
● Funcionamiento del aire acondicionado
● Iluminación interior y exterior
● Sistema de ventilación
● Equipo estabilizador
● Apariencia final
● Protección del embalaje
Los registros de inspección coinciden con el equipo real suministrado. La inspección de fábrica, la inspección por video y la inspección previa al envío se incluyen cuando se especifica en el acuerdo de compra.
A la página del producto se agregan fotografías de producción verificadas, registros de inspección, resultados de pruebas e información del proyecto aprobado. Los nombres de los clientes, los certificados, las reseñas y las reclamaciones de proyectos se publican después de la confirmación y autorización.
Las imágenes de arriba muestran documentación CE, ISO 9001 y DOT. La marca CE se aplica a las configuraciones eléctricas aplicables; ISO 9001 cubre el sistema de gestión de calidad de la fábrica; La documentación del DOT se relaciona con configuraciones de transporte confirmadas. Los números de certificado y los alcances específicos se proporcionan con los documentos del pedido final.
Este modelo de tres estaciones es adecuado para instalaciones temporales donde el comprador necesita cuartos sanitarios privados y la posibilidad de reubicar la unidad.
Para proyectos de construcción, las principales consideraciones son el acceso de los trabajadores, la frecuencia de limpieza, la estabilidad del suelo y el servicio de aguas residuales.
Para los eventos, el operador calcula el número máximo de visitantes y organiza con antelación el personal de limpieza, los consumibles y el mantenimiento del tanque.
Para parques, campamentos y mercados estacionales, el plan operativo incluye protección climática, acceso público, suministro de energía y mantenimiento a largo plazo.
El remolque no reemplaza todos los proyectos de baños permanentes. Su idoneidad depende del acceso al transporte, las regulaciones locales, los acuerdos de servicios públicos y el período de servicio esperado.
El método de embalaje protege los paneles de la carrocería, puertas, iluminación, chasis, equipos sanitarios y accesorios expuestos durante el transporte.
El plan de entrega incluye:
● Dibujo técnico final
● Lista de equipos
● Dimensiones del embalaje
● Peso bruto
● Método de carga
● Documentos de envío
● Información aduanera
● Seguro de carga
● Instrucciones de descarga
● Notas de instalación y puesta en servicio
TUNE Factory proporciona instrucciones de funcionamiento, orientación sobre el sistema de agua, solución de problemas eléctricos, información sobre bombas y grifos, recomendaciones de mantenimiento y asistencia con piezas de repuesto.
Los términos de la garantía se establecen en el acuerdo de compra. Las piezas de chasis, paneles de fibra de vidrio, accesorios sanitarios, equipos eléctricos, unidades de aire acondicionado, bombas, calentadores de agua y accesorios de terceros pueden tener diferentes condiciones de garantía.
Para preparar una cotización específica del proyecto, el comprador proporciona:
1. País y ciudad de destino
2. Aplicación prevista
3. Usuarios diarios o máximos estimados
4. Horas de funcionamiento planificadas
5. Período de servicio
6. Cantidad requerida
7. Información del vehículo de remolque
8. Método de llenado de agua dulce
9. Disposición de eliminación de aguas residuales
10. Tensión eléctrica y frecuencia
11. Requisitos de aire acondicionado o calefacción
12. Elementos sanitarios preferidos
13. Color exterior y logotipo
14. Requisitos de registro locales
15. Fecha de entrega prevista
TUNE prepara un plano de diseño, una hoja de parámetros técnicos, una lista de equipos, una disposición de plomería, una configuración eléctrica, una lista de verificación de inspección, una propuesta de empaque y una cotización para su revisión antes de la producción.
