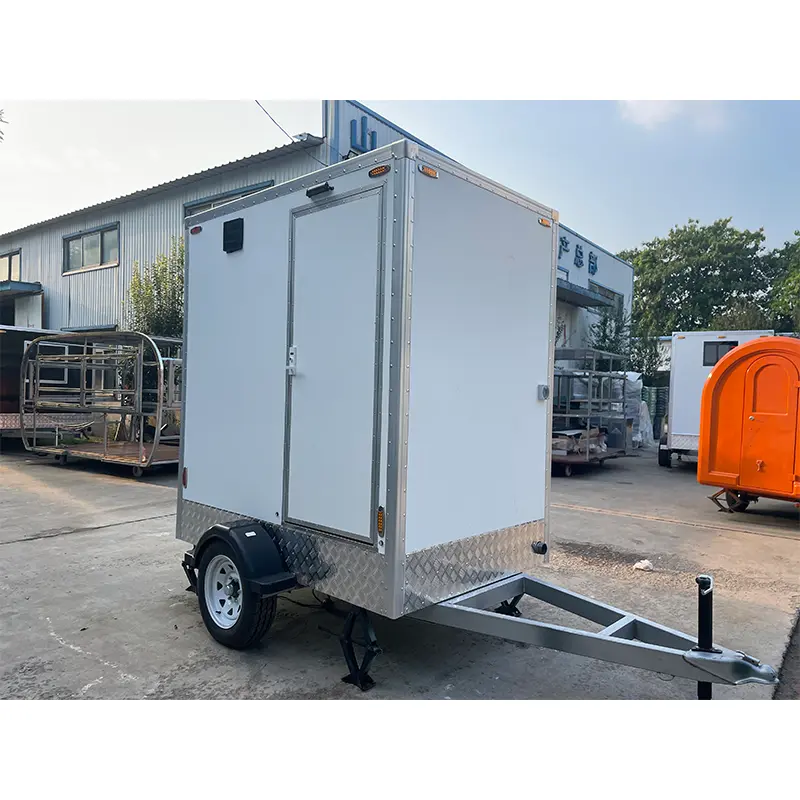

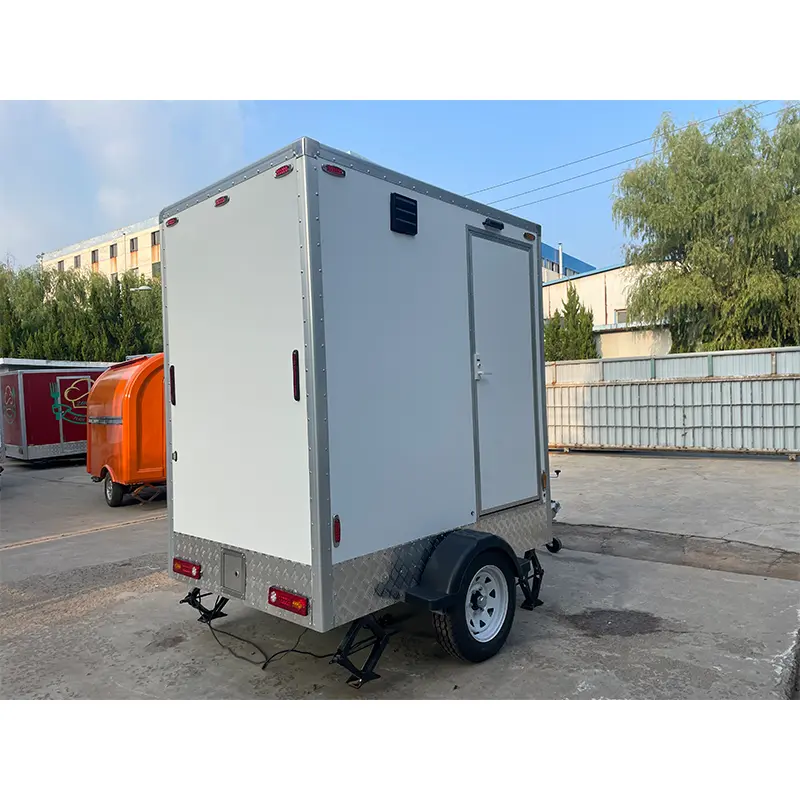

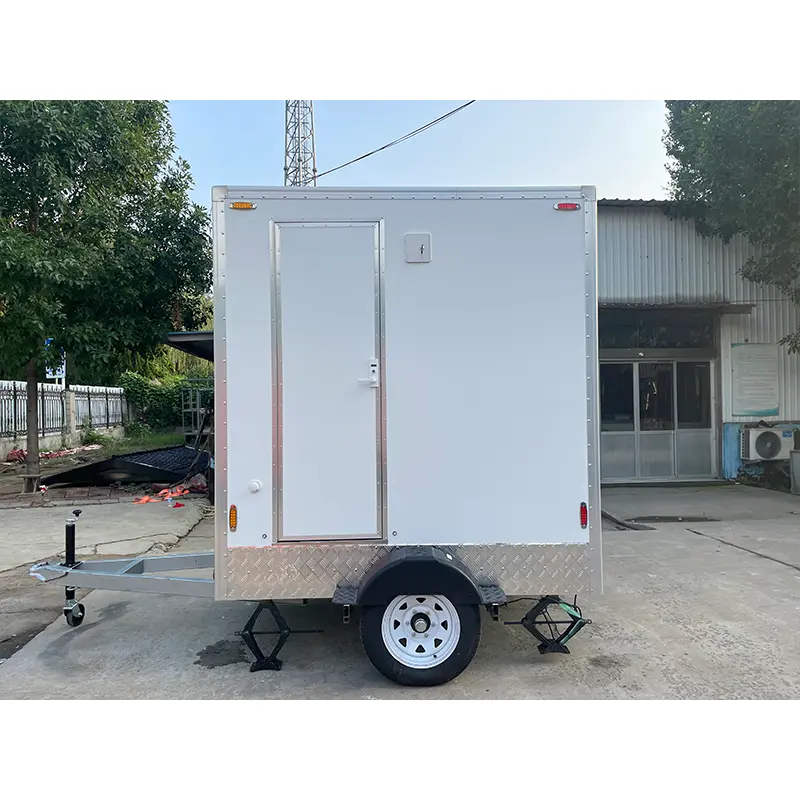

El remolque de baño móvil de estación única TUNE TN-T21 es una unidad sanitaria remolcable con una estación de baño privada para eventos pequeños, proyectos de construcción, bodas, mercados temporales, actividades deportivas, parques y sitios de renovación. Como fabricante de remolques para baños portátiles, Qingdao Tune Technology Co., Ltd. produce este remolque para baños de 1 puesto y remolque para inodoros para obras de construcción para empresas de alquiler de eventos, contratistas y operadores de instalaciones.
Qingdao Tune Technology Co., Ltd. se fundó en 2015 y opera una instalación de fabricación de aproximadamente 4500 metros cuadrados en Shandong, China. La fábrica cubre la preparación de materiales, corte por láser, soldadura, pulido, pintura, montaje, inspección de calidad, embalaje y envío. Los productos TUNE se exportan a más de 50 países, donde América del Norte representa aproximadamente el 60% de las ventas y Europa aproximadamente el 25%. La producción sigue la gestión de calidad ISO 9001 y las configuraciones aplicables llevan documentación CE, DOT, EPR y COC. SGS e Intertek realizan inspecciones de terceros.
Antes de seleccionar la configuración, los compradores evalúan:
● Número esperado de usuarios
● Horario de funcionamiento
● Método de llenado de agua
● Ubicación de eliminación de aguas residuales
● Acceso de remolque
● Condición del terreno
● Suministro eléctrico
● Requisitos sanitarios locales
● Frecuencia de limpieza y mantenimiento
Para un evento, el baño está ubicado lo suficientemente cerca para un acceso conveniente, pero lejos de las áreas de preparación de alimentos y comedor. Para un sitio de construcción, la ruta de acceso, la estabilidad del terreno, la distancia de servicio y el método de recolección de aguas residuales se confirman antes de la entrega.
|
Artículo |
Especificación de referencia |
|
Modelo |
TN-T21 |
|
Tipo de producto |
Remolque sanitario de una sola estación |
|
Tamaño total |
2.100 × 1.500 × 2.550 milímetros |
|
Tamaño aproximado |
6,88 × 4,92 × 8,36 pies |
|
Peso de referencia |
Aproximadamente 600 kg/1322 libras |
|
Eje |
Eje de torsión simple con frenos. |
|
Neumático |
2×195/70 R15 |
|
Material de la pared |
Panel sándwich de fibra de vidrio de 40 mm |
|
Tanque de agua dulce |
Tanque de acero inoxidable de 400 L. |
|
Tanque de aguas residuales |
Tanque de acero inoxidable de 600 L. |
|
Baño |
Inodoro cerámico con descarga de pies |
|
Hundir |
Lavamanos con mueble |
|
Ventilación |
Extractor de aire y conducto de ventilación |
|
Control climático |
Sistema de aire acondicionado, cuando esté incluido. |
|
Color |
Personalizado según referencia de color aprobada |
|
Sistema de remolque |
Enganche de remolque estándar |
El peso final cambia tras añadir agua, aire acondicionado, equipamiento eléctrico, materiales decorativos y accesorios opcionales. El vehículo tractor se selecciona de acuerdo con el peso del remolque cargado y las normas de remolque locales.
Los siguientes datos están disponibles para la revisión del proyecto y se confirman según la configuración final:
|
Elemento de datos |
Disponibilidad |
|
Peso vacío y peso cargado |
Se suministra con dibujo técnico final. |
|
Clasificación del eje y capacidad de frenado. |
Confirmado por configuración del pedido |
|
Carga de enganche y requisitos de remolque |
Calculado para el equipo seleccionado. |
|
Índice de carga de neumáticos y clasificación de velocidad. |
Incluido en la hoja de especificaciones final |
|
Espesor del aislamiento y construcción del panel. |
Se suministra con dibujo aprobado. |
|
Volumen de los tanques de agua dulce y aguas residuales |
Confirmado por el diseño final |
|
Caudal de la bomba de agua |
Incluido en el programa de equipos |
|
Carga eléctrica y voltaje. |
Confirmado según mercado de destino |
|
Prueba en carretera y prueba de frenado. |
Realizado antes del envío cuando corresponda |

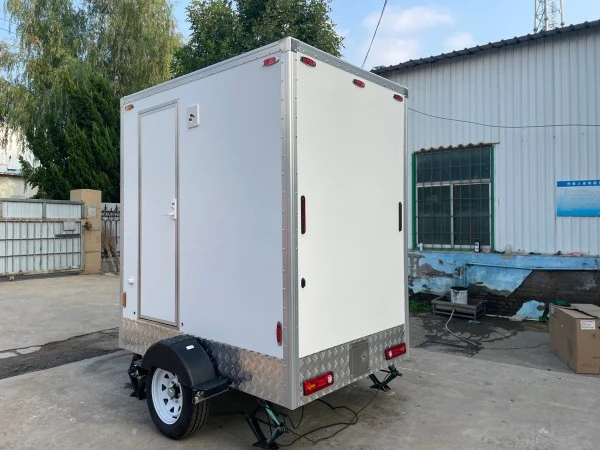

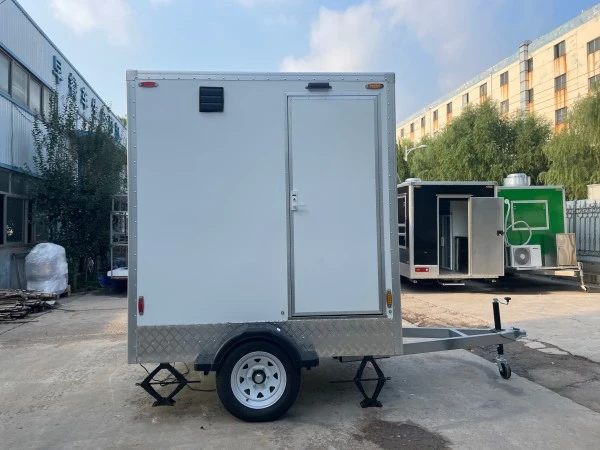

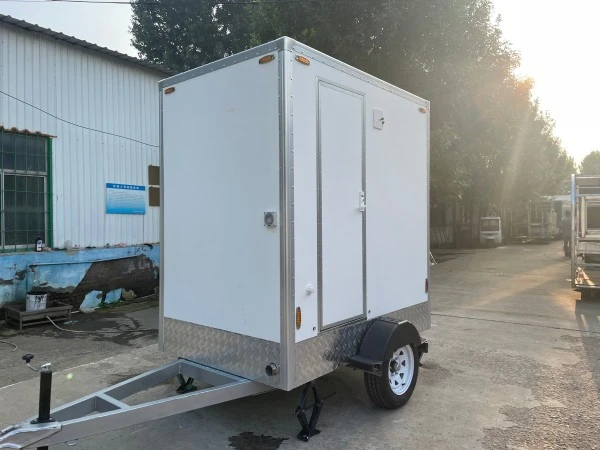

El remolque de baño móvil de estación única utiliza un marco de metal soldado para soportar el cuerpo del baño, los tanques de agua, los accesorios sanitarios y los componentes eléctricos. El modelo de referencia está equipado con un único eje de torsión con frenos, neumáticos, enganche de remolque, rueda jockey delantera y patas estabilizadoras.
Antes de remolcar, el operador inspecciona:
● Conexión de enganche
● Cadena de seguridad
● Enchufe de iluminación
● Condición y presión de los neumáticos
● Sujetadores de ruedas
● Conexión de freno
● Rueda jockey
● Patas estabilizadoras
● Luces traseras y laterales
Las patas estabilizadoras ayudan a reducir el movimiento después de estacionar y no están diseñadas para corregir terrenos inestables o pendientes excesivas. El remolque se coloca en un terreno razonablemente nivelado y compacto antes de su uso.

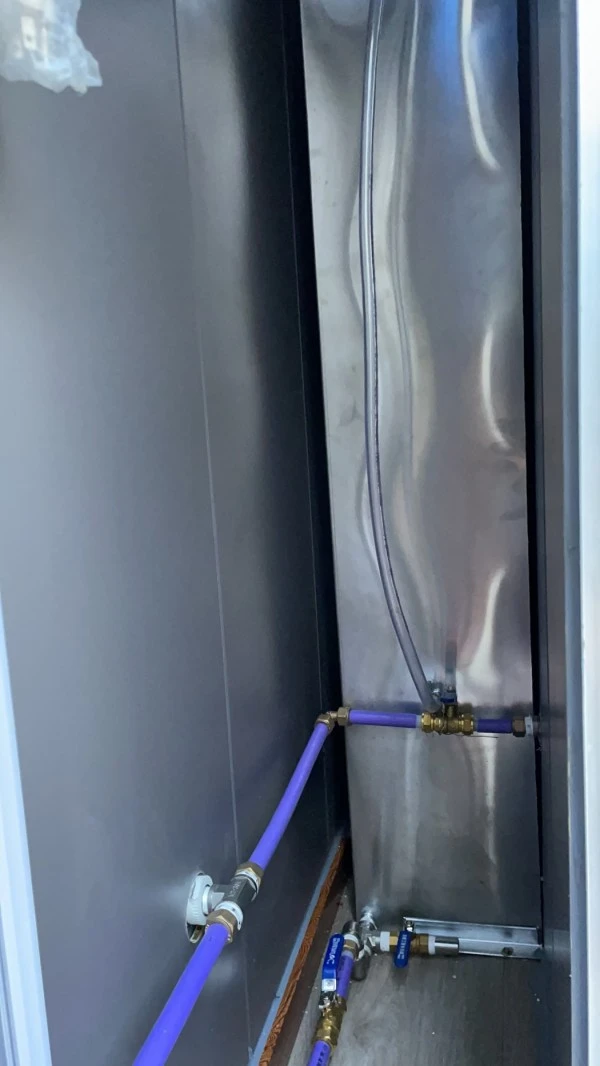

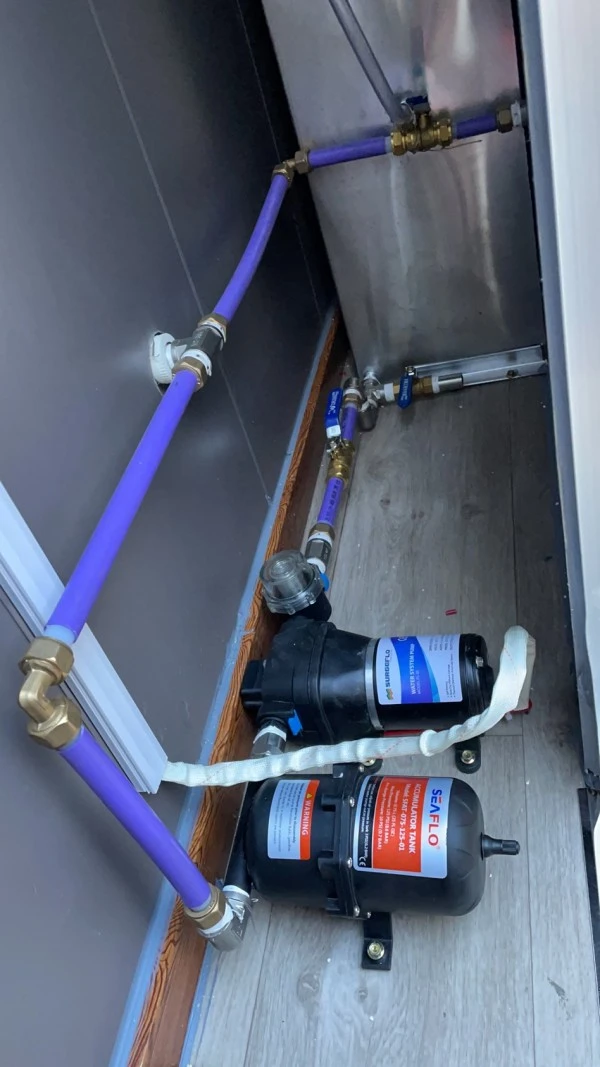

La configuración de referencia incluye un tanque de agua dulce de 400 L y un tanque de aguas residuales de 600 L. El sistema también puede incluir una bomba de agua, un calentador de agua, un divisor de agua, tuberías de suministro, válvulas y accesorios de drenaje.
1. Llene el tanque de agua dulce.
2. Revise las válvulas y las juntas de tuberías visibles.
3. Pruebe la descarga del grifo y del inodoro.
4. Confirme que la salida de aguas residuales esté cerrada.
5. Revise la bomba y el calentador de agua.
6. Confirme que el remolque esté estable.
7. Pruebe la iluminación y ventilación interiores.
1. Limpie el inodoro, el lavabo, el piso y las manijas de las puertas.
2. Compruebe si hay fugas o ruidos anormales en la bomba.
3. Monitorear el nivel de aguas residuales.
4. Vaciar el tanque de aguas residuales en un lugar aprobado.
5. Enjuague el sistema donde esté permitido.
6. Proteja o drene las tuberías en climas helados.
La capacidad del tanque no representa un número fijo de usuarios. Los intervalos de servicio reales dependen de la frecuencia de lavado, los requisitos de limpieza, el consumo de agua y las horas de funcionamiento.
El interior está preparado para una estación de baños e incluye un inodoro de cerámica con descarga de pies, lavabo para lavarse las manos, espejo, iluminación, ventilación, gabinete, calentador de agua y aire acondicionado opcional.
El inodoro recibe agua del sistema de agua limpia y la descarga al tanque de aguas residuales. La base del inodoro, las conexiones de las tuberías, los puntos de sellado y el acceso de servicio se revisan durante el mantenimiento de rutina.
El fregadero está equipado con grifo de pulsador o grifo de agua fría y caliente según la configuración seleccionada. El gabinete inferior organiza los componentes de plomería y los artículos de limpieza.

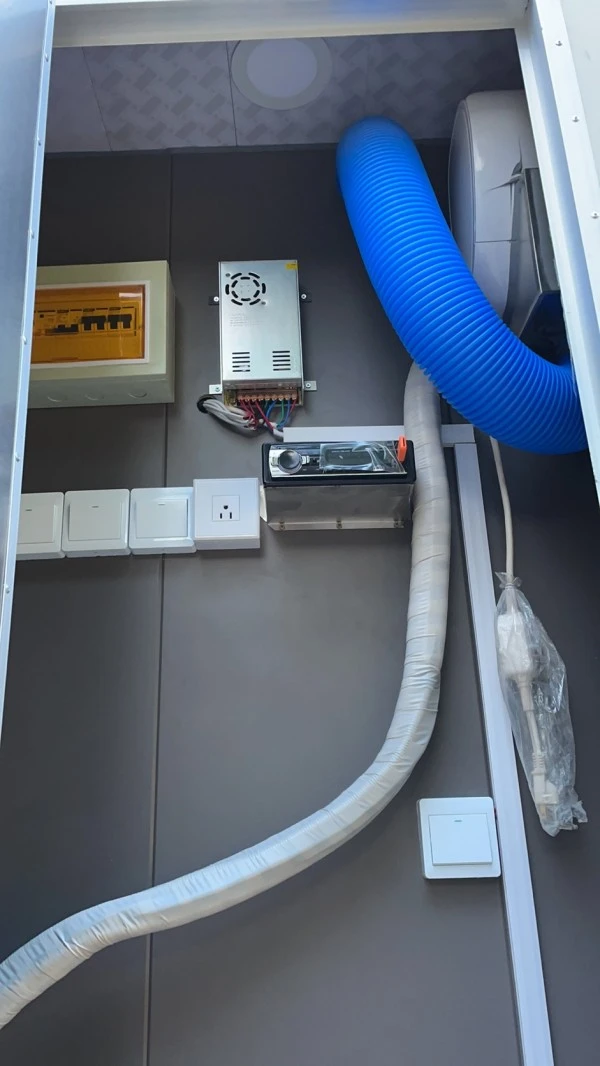

El espejo y el sistema de iluminación mejoran la visibilidad dentro del baño compacto. Los accesorios eléctricos instalados cerca del agua se seleccionan y mantienen de acuerdo con los requisitos eléctricos aplicables.
El extractor de aire y el conducto de ventilación eliminan el aire húmedo y reducen la acumulación de olores. La ventilación se utiliza junto con la limpieza periódica, el mantenimiento de las aguas residuales y el sellado adecuado de los componentes del drenaje.
Sí. El remolque de baño de 1 puesto es una unidad remolcable y requiere un vehículo compatible con capacidad de remolque, conexión de enganche, sistema de frenos y conexión eléctrica adecuados.
Se utiliza en una obra de construcción cuando la ruta de acceso, las condiciones del terreno, el suministro de agua, el plan de limpieza y el método de eliminación de aguas residuales son adecuados. El comprador verifica los requisitos laborales y sanitarios locales.
La configuración de referencia incluye un tanque de agua dulce de 400 L y un tanque de aguas residuales de 600 L. La frecuencia de servicio real depende del uso y las condiciones de operación.
Sí. El inodoro, lavabo, grifería, espejo, iluminación, calentador de agua, ventilación, aire acondicionado, sistema de música y mueble de almacenaje se ajustan según los requerimientos del proyecto.
Un sistema de calentamiento de agua figura en la configuración de referencia. El modelo final, voltaje, potencia nominal e inclusión están confirmados en la cotización.
Sí. El color exterior y el logotipo se personalizan según una tarjeta de color aprobada, un archivo artístico o un diseño de marca.
La carrocería utiliza un panel sándwich de fibra de vidrio de 40 mm en la especificación de referencia. El exterior está personalizado para diferentes estilos de eventos, marcas de la empresa y entornos operativos.
Las opciones disponibles incluyen:
● Color exterior personalizado
● Logotipos y gráficos de vinilo.
● Caja de luz LED para publicidad
● Herrajes para puertas
● Acabado de la pared interior
● Disposición de espejos y luces.
● Estilo de fregadero y gabinete
● Unidad de aire acondicionado
● Extractor de aire
● Calentador de agua
● Reproductor de música
● Tomacorrientes eléctricos adicionales
● Señales de seguridad y funcionamiento
El diseño final considera limpieza, altura de transporte, acceso de mantenimiento, visibilidad de la marca y condiciones de operación locales.
Un proceso de producción típico incluye:
Preparación de materiales → Soldadura del chasis → Instalación de paneles de carrocería → Montaje de puertas y molduras → Instalación de tanques y tuberías → Cableado eléctrico → Instalación de accesorios sanitarios → Accesorios de ventilación y aire acondicionado → Inspección de fugas de agua → Prueba eléctrica → Limpieza → Embalaje
Los puntos de inspección incluyen:
● Aspecto del marco y de la soldadura.
● Instalación de ejes y ruedas
● Funcionamiento del enganche y del estabilizador
● Apertura y sellado de puertas
● Instalación de paneles de pared
● Conexiones de agua dulce y aguas residuales
● Descarga del inodoro
● Funcionamiento del grifo y de la bomba
● Interruptores eléctricos y de iluminación
● Ventilación y aire acondicionado
● Luces de carretera
● Protección del embalaje
Las visitas a la fábrica, las inspecciones por vídeo y las inspecciones previas al envío se organizan de acuerdo con el acuerdo del proyecto.
Marcado CE: se aplica a las configuraciones eléctricas aplicables del remolque.
ISO 9001: cubre el sistema de gestión de calidad de fábrica en las instalaciones de producción de Shandong.
Documentación DOT: se relaciona con configuraciones de transporte de remolque confirmadas para el mercado de destino.
Los números de certificado, los organismos emisores y el alcance del producto se proporcionan con los documentos del pedido final. Los compradores verifican por separado el registro del remolque, los requisitos de remolque y frenado, la seguridad eléctrica, las reglas de agua y aguas residuales, los requisitos de saneamiento del lugar del evento, las reglas de las instalaciones del sitio de construcción y los procedimientos de inspección o permisos locales.
El producto se suministra con una garantía de un año a partir de la fecha de envío, salvo que se indique lo contrario en el contrato de compraventa.
|
Sección cubierta |
Contenido de la garantía |
|
Chasis y marco |
Estructura metálica soldada y conexiones estructurales contra defectos de fabricación. |
|
Paneles de carrocería |
Paneles sándwich de fibra de vidrio de 40 mm, puertas y componentes de sellado contra defectos de producción. |
|
Eje y tren de rodaje |
Eje de torsión, componentes de frenos, neumáticos y fijaciones de ruedas contra defectos de fabricación. |
|
Sistema de agua |
Tanques, bombas, tuberías, grifos y conexiones de drenaje contra fugas causadas por defectos de producción. |
|
Componentes electricos |
Cableado, interruptores, iluminación y componentes de control instalados en fábrica contra fallas de fabricación. |
|
Accesorios sanitarios |
Inodoro, lavabo y grifería de cerámica contra defectos de producción. |
|
Equipo opcional |
Unidad de aire acondicionado, calentador de agua, sistema de música y otros accesorios seleccionados, sujetos a los términos del fabricante original. |
Las exclusiones de garantía cubren daños causados por operación inadecuada, sobrecarga, modificación no autorizada, transporte, desgaste normal, corrosión, piezas consumibles, equipos de terceros, voltaje incorrecto o eventos de fuerza mayor.
Si aparece un defecto de fabricación, el comprador proporciona el modelo, número de serie, fecha de entrega, referencia de la factura, fotografías o vídeo y una descripción de las condiciones de funcionamiento. TUNE revisa la información y proporciona piezas de repuesto, orientación sobre reparación, soporte in situ u otra solución confirmada en el contrato de venta.
El personal de ingeniería de TUNE brinda soporte técnico a través de correo electrónico, videollamada o instrucciones escritas. Las piezas de repuesto incluyen neumáticos, componentes de frenos, accesorios para bombas de agua, grifos, herrajes para puertas, módulos de iluminación y conectores de drenaje, sujetos a existencias y arreglos de envío.
Antes de realizar un pedido, los compradores confirman:
1. País y ciudad de destino
2. Aplicación prevista
3. Período operativo esperado
4. Cantidad requerida
5. Información del vehículo de remolque
6. Color exterior y logotipo
7. Condiciones de agua y electricidad
8. Configuración del inodoro, lavabo y ventilación
9. Requisitos de aire acondicionado o calefacción
10. Requisitos de registro local
11. Método de eliminación de aguas residuales
12. Calendario de entrega objetivo
TUNE prepara una configuración preliminar para el remolque de inodoro para obras de construcción según el destino, la aplicación, el vehículo de remolque, los requisitos sanitarios y el equipo preferido.
La propuesta incluye:
● Hoja de parámetros técnicos
● Diseño preliminar
● Disposición del sistema de agua
● Configuración eléctrica
● Lista de equipos opcionales
● Alcance de la inspección
● Plan de embalaje
● Programa de entrega
● Cotización comercial
