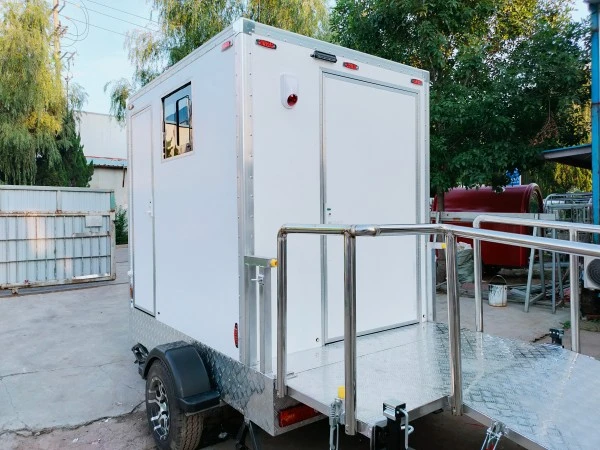

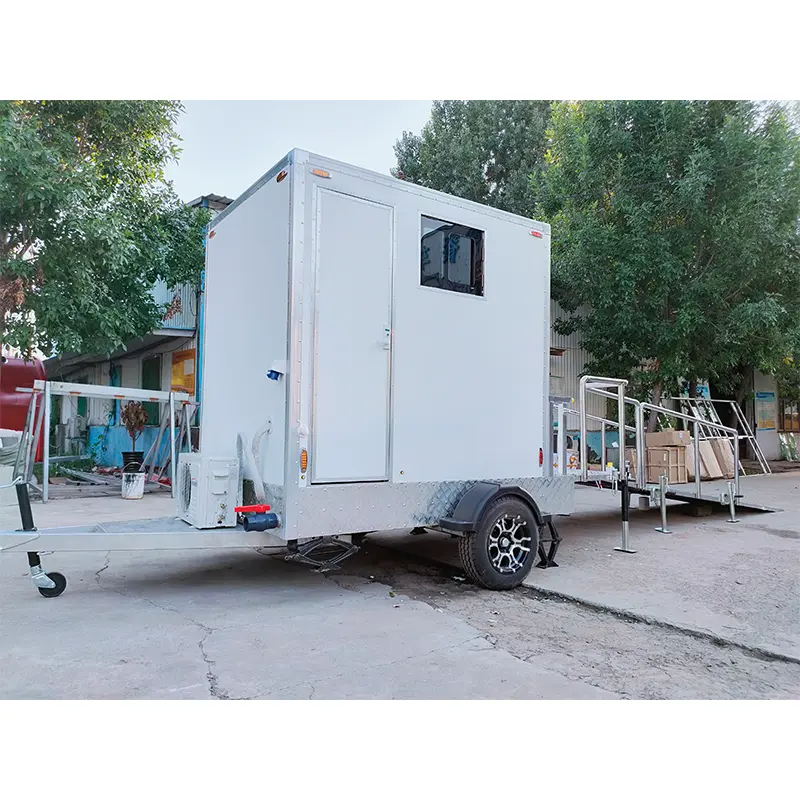

El remolque para baños ADA accesible para sillas de ruedas TUNE es una unidad de baño móvil diseñada para usuarios de sillas de ruedas y personas que requieren apoyo adicional. Como fabricante de remolques para baños móviles, Qingdao Tune Technology Co., Ltd. produce este remolque para baños ADA para eventos públicos, instalaciones municipales, sitios de construcción y proyectos de espacios accesibles. El diseño incluye una ruta de acceso más amplia, una rampa metálica exterior, una disposición interna espaciosa, equipo de lavado de manos accesible, barras de apoyo y un botón de llamada de emergencia.
Un remolque de inodoro ADA no se evalúa únicamente por la presencia de una rampa. El espacio libre de las puertas, la pendiente de la rampa, el espacio para girar, el área de transferencia del baño, la posición de los pasamanos, la altura del lavabo, el acceso de emergencia y las reglas de accesibilidad locales influyen en la usabilidad práctica.
La configuración suministrada está destinada a admitir el acceso con barreras reducidas. Los compradores locales verifican el dibujo final con las regulaciones aplicables en su país, estado o municipio antes de poner la unidad en servicio público.
|
Artículo |
Especificación de referencia |
|
Nombre del producto |
Remolque para baños ADA accesible para sillas de ruedas |
|
Modelo |
TND30 |
|
Tipo de producto |
Remolque sanitario móvil accesible |
|
Dimensiones generales |
3.000 × 1.900 × 2.650 milímetros |
|
Tamaño imperial aproximado |
9,84 × 5,9 × 8,69 pies |
|
Peso de referencia |
900 kg / 1984 libras |
|
Sistema de eje |
1 eje de torsión con frenos |
|
Carga del eje de referencia |
Hasta 1.800 kilos |
|
Llantas |
2×195/70 R15 |
|
Material de la pared |
Panel sándwich de fibra de vidrio de 40 mm |
|
Tanque de agua dulce |
Tanque de acero inoxidable de 400 L. |
|
Tanque de aguas residuales |
Tanque de acero inoxidable de 800 L. |
|
Baño |
Inodoro cerámico accionado con el pie |
|
Instalaciones de agua |
Lavamanos accesible |
|
Sistema de agua |
Sistema de agua fría y caliente |
|
Equipo de acceso |
Rampa metálica para silla de ruedas |
|
Equipo de soporte |
Barras de apoyo y botón de llamada de emergencia. |
|
Equipos climáticos |
Sistema de aire acondicionado |
|
Otros equipos |
Espejos, regadera, cortinas, iluminación y sistema de música. |
|
Acabado exterior |
Color rojo, azul, rosa o personalizado |
Las dimensiones finales y los espacios libres interiores se comprueban en el plano técnico homologado. El equipo opcional puede afectar el área de giro disponible, el acceso de servicio y el peso total.

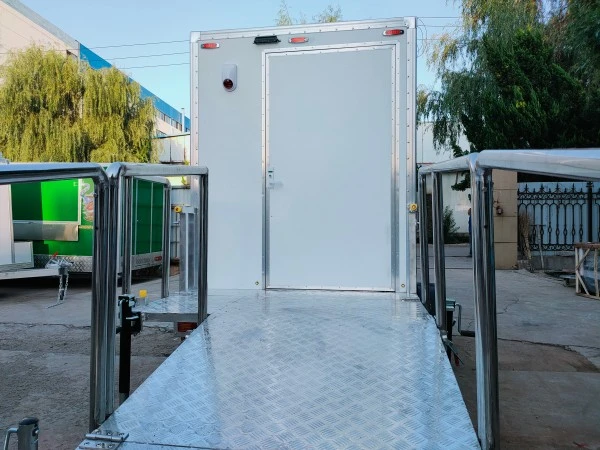

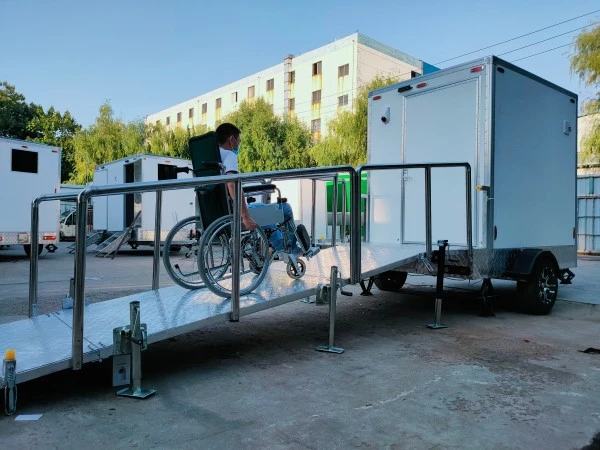

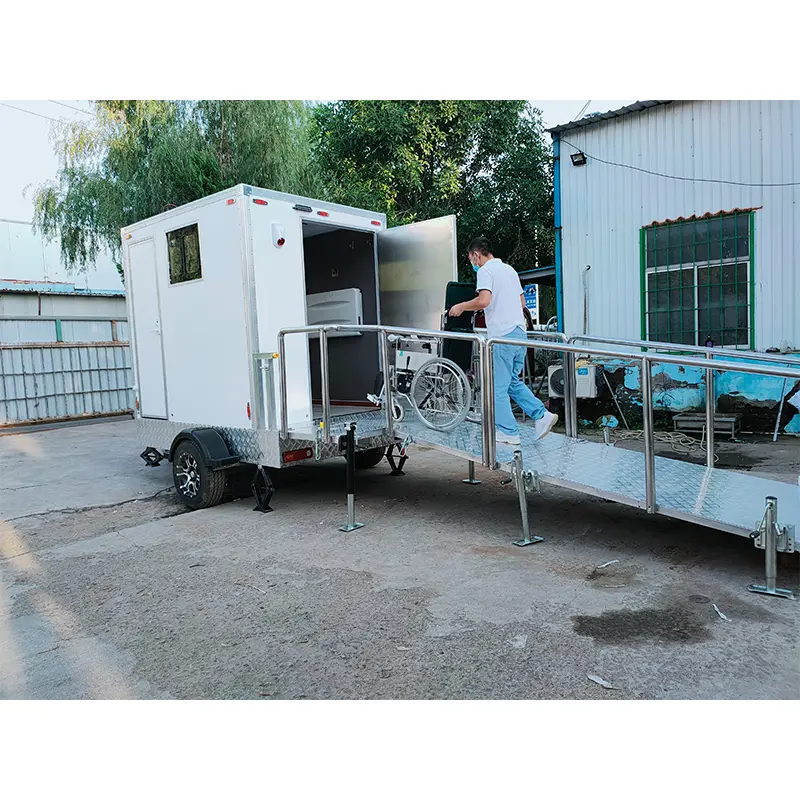

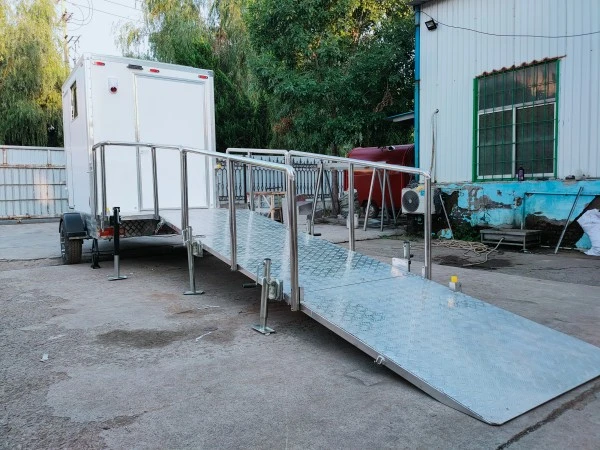

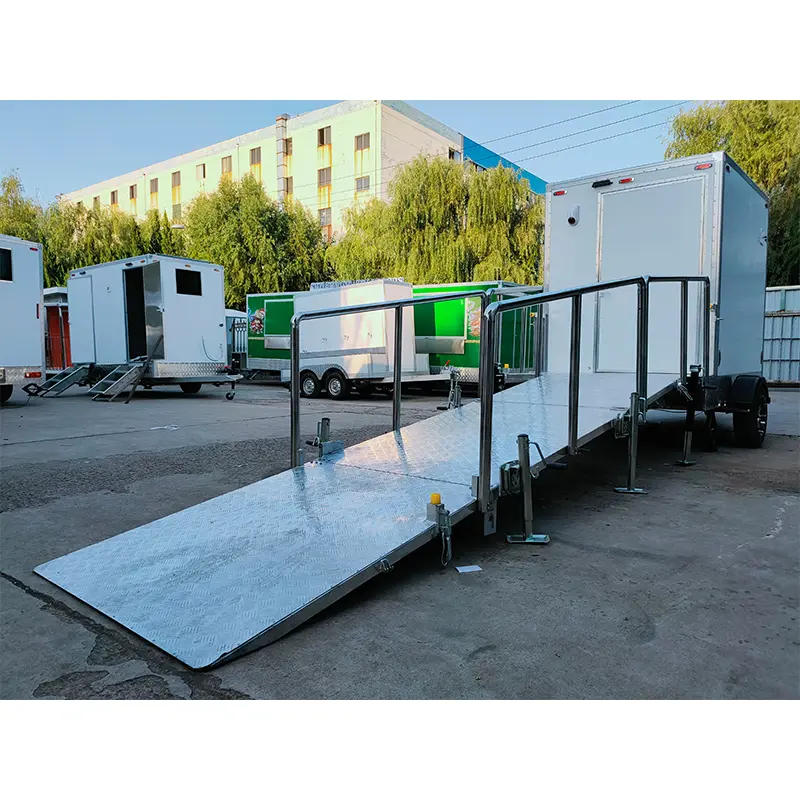

La rampa de acceso metálica reduce la diferencia de altura entre el suelo y el suelo del remolque. El operador del sitio coloca el remolque en un terreno estable y mantiene la superficie de la rampa libre de barro, agua, materiales sueltos y obstrucciones.
El ángulo real de la rampa depende de la altura del piso del remolque y de las condiciones del suelo. Se reserva una zona de aterrizaje adecuada en la parte delantera de la rampa para que los usuarios de sillas de ruedas puedan acercarse, girar y entrar con seguridad.
La entrada más amplia y la disposición interna abierta brindan más espacio para el acceso de sillas de ruedas. El diseño final considera el radio de giro de la silla de ruedas, el giro de la puerta, la posición de transferencia del inodoro y la ruta de acceso al lavabo.
Para proyectos públicos, el comprador confirma si las normas locales exigen pasamanos, señalización, suelo antideslizante, indicadores visuales o iluminación de emergencia adicionales.
El inodoro cerámico con descarga de pies está colocado a una altura prevista para su uso accesible. Las barras de apoyo ayudan a los usuarios durante la transferencia y el movimiento. La ubicación final y los requisitos de resistencia de las barras se verifican durante la inspección de producción.

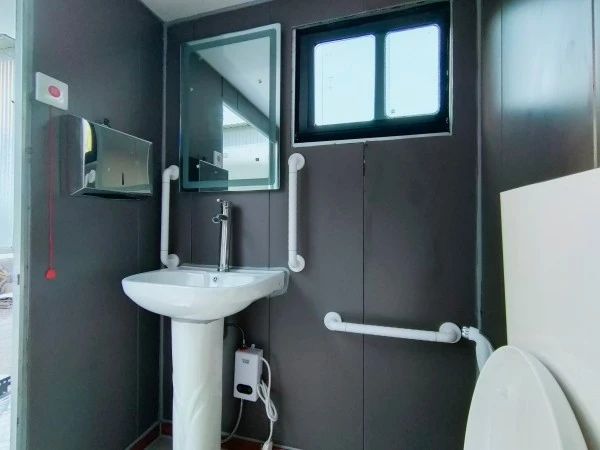

El lavabo está diseñado con una disposición más baja y accesible que un lavabo de pie estándar. El comprador confirma la altura preferida del fregadero, el espacio libre para las rodillas, el estilo del grifo y el método de control del agua caliente antes de finalizar el dibujo.
Dentro del remolque hay un botón de llamada de emergencia para que el usuario pueda solicitar asistencia cuando sea necesario. El operador del proyecto define cómo se recibe la señal, quién responde y cómo se prueba el sistema antes de que el remolque se abra al público.
Este remolque de baño portátil está considerado para:
● Bodas al aire libre y eventos públicos
● Festivales y exposiciones
● Sitios de construcción y renovación
● Parques y áreas recreativas
● Sedes deportivas
● Lugares de producción cinematográfica
● Instalaciones municipales temporales
● Proyectos de ayuda y respuesta a emergencias
● Instalaciones accesibles para funciones privadas.
Para un evento al aire libre, el remolque se coloca en una ruta firme con espacio adecuado alrededor de la rampa. Para un proyecto de construcción, el camino de acceso está separado de equipos pesados y terrenos irregulares siempre que sea posible.
Un formato móvil es útil cuando las instalaciones accesibles se necesitan durante un período limitado del proyecto o se trasladan de una ubicación a otra. El comprador se encarga del transporte, el apoyo en tierra, el llenado de agua dulce, la eliminación de aguas residuales y la limpieza de rutina.
El modelo de referencia incluye un depósito de agua dulce de 400 L y un depósito de aguas residuales de 800 L. Estos tanques admiten una operación temporal sin requerir una conexión municipal permanente de agua, mientras que el intervalo de servicio depende de la cantidad de usuarios y los requisitos de limpieza.
El equipamiento estándar incluye:
● Lavamanos individual
● Grifo con pulsador
● Sistema de agua fría y caliente
● Bomba de agua
● Sistema de aire acondicionado
● Iluminación interior y exterior
● Cabezal de ducha y cortinas, si se seleccionan
● Sistema de reproducción de música
● Espejos y accesorios de soporte.
La tensión eléctrica, la frecuencia, la capacidad de aire acondicionado, el tipo de calentador de agua y la conexión del botón de emergencia se confirman según el mercado de destino.
1. Coloque el remolque en un terreno estable y razonablemente nivelado.
2. Instale e inspeccione la rampa de acceso.
3. Compruebe la ruta despejada desde el suelo hasta la entrada.
4. Llene el tanque de agua dulce.
5. Pruebe el lavabo, el grifo y el inodoro.
6. Marque el botón de llamada de emergencia.
7. Inspeccione las barras de apoyo y los accesorios accesibles.
8. Confirmar iluminación, aire acondicionado y ventilación.
9. Mantenga cerrada la salida de aguas residuales durante el uso.
Los operadores verifican la superficie de la rampa, el movimiento de la puerta, los sujetadores de las barras de apoyo, el acceso al lavabo, el funcionamiento del inodoro, la señal de emergencia y el estado del piso a intervalos planificados.
TUNE Factory organiza la inspección de las dimensiones del remolque, la instalación de ejes y neumáticos, los sistemas de frenos e iluminación, la estructura de la rampa, el ancho y funcionamiento de las puertas, la instalación del inodoro y la barra de apoyo, la posición del lavabo, la bomba de agua y las conexiones de plomería, el funcionamiento del botón de emergencia, la función de aire acondicionado, el acabado interior y el estado del piso, y la protección del embalaje y el transporte.
El comprador solicita un plano de diseño final, una lista de equipos y un registro de inspección antes del envío.
El interior se ajusta según los requisitos del proyecto. Las opciones incluyen:
● Disposición diferente del fregadero
● Barras de apoyo adicionales
● Controles de grifo alternativos
● Equipo de agua caliente
● Marca exterior
● Colores personalizados
● Señales direccionales y de accesibilidad
● Iluminación adicional
● Disposición modificada de puerta o rampa
● Equipos de ducha seleccionados
Se revisa la personalización por su efecto en el espacio de giro, las dimensiones de la carrocería, la carga por eje, la demanda eléctrica y el acceso a mantenimiento.
Marcado CE: normas de seguridad, salud y protección del medio ambiente de la UE.
ISO 9001: norma internacional del sistema de gestión de la calidad.
Certificación DOT: estándares de seguridad del Departamento de Transporte de EE. UU.
Se utiliza para eventos públicos cuando el operador del proyecto ha revisado y aprobado el diseño final, la ruta de acceso y los requisitos de accesibilidad local.
La lima estándar identifica una rampa de accesibilidad metálica. Un sistema de descenso hidráulico se trata como una configuración opcional a menos que esté específicamente incluido y confirmado en la cotización.
No se requiere necesariamente una conexión permanente porque el remolque incluye un tanque de agua dulce. El tanque se rellena y las aguas residuales se eliminan mediante un sistema aprobado.
Sí. TUNE Factory analiza el equipamiento interior, los colores, la marca, los sistemas de agua, la iluminación y los detalles de accesibilidad antes de la producción.
Proporcione el destino, la aplicación prevista, los usuarios estimados, las condiciones de acceso al sitio, las características de accesibilidad requeridas, el estándar eléctrico, el plan de servicio de agua, el color exterior, el logotipo y la fecha de entrega prevista.
TUNE prepara el dibujo técnico, la lista de configuración, el plano eléctrico y de agua, la lista de verificación de inspección y la cotización comercial para su aprobación.

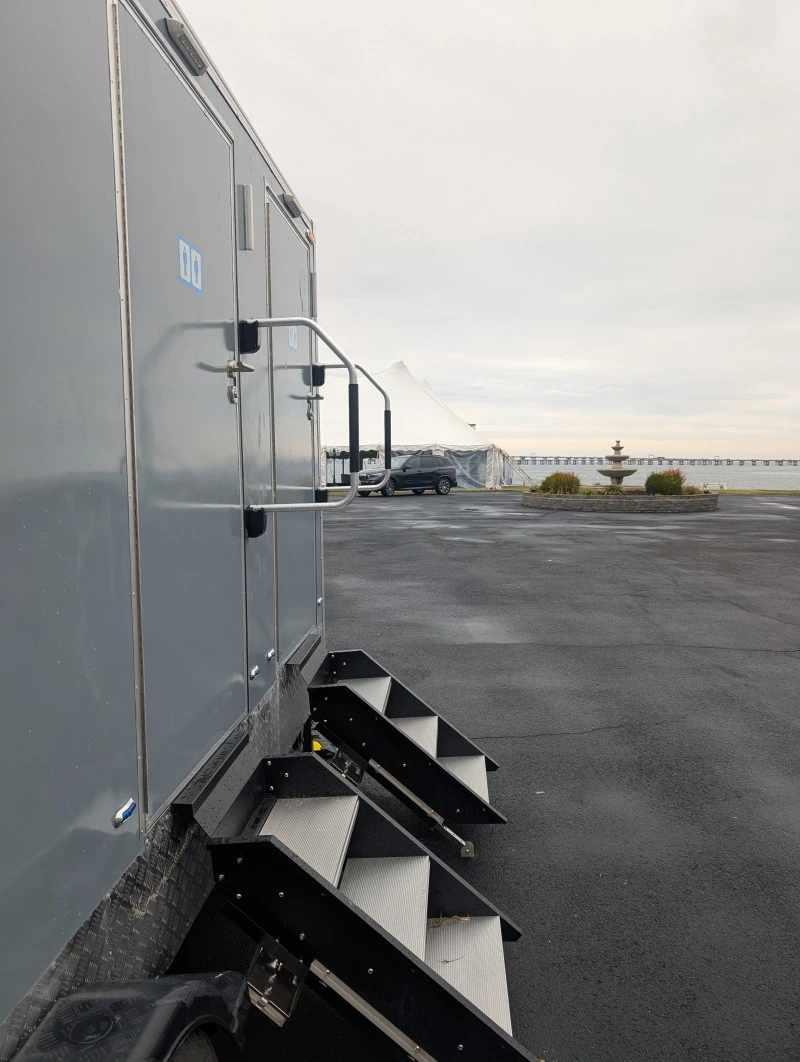

● Nombre del producto: Tráiler para baños ADA accesible para sillas de ruedas
● Región de implementación: Sedes de parques municipales y costeros del Atlántico medio, Estados Unidos
● Categoría de cliente: Servicios de saneamiento y alquiler de flotas para eventos comerciales

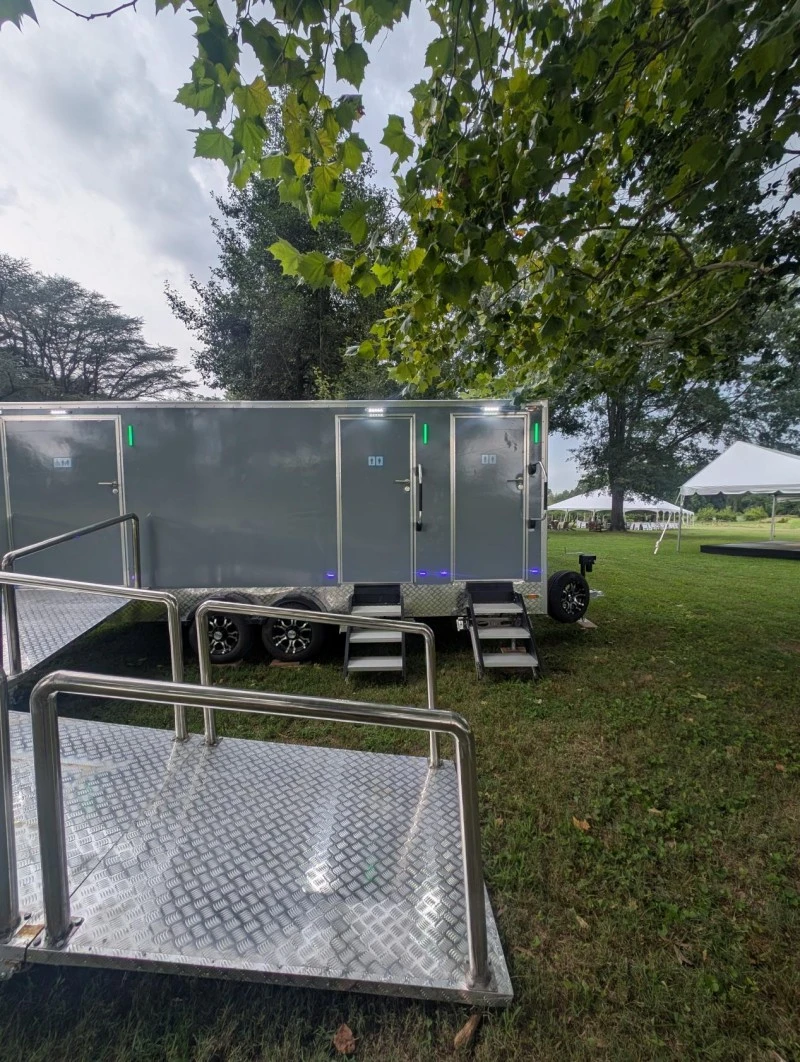

● Disposición del plano de planta: Suite integrada de tres puertas (1 cámara ADA accesible para sillas de ruedas + 2 cámaras privadas estándar)
● Especificaciones del chasis: Sistema de doble eje tándem de alta resistencia, ruedas personalizadas con detalles cromados, neumáticos radiales de alta carga
● Sistema lógico de ocupación: tiras de estado LED de dos colores exteriores montadas en la puerta (verde: vacante/rojo: en uso)
La implementación de unidades sanitarias móviles para eventos públicos inclusivos y bodas de lujo al aire libre en todo Estados Unidos requiere cumplir con estrictos estándares estructurales, pautas de accesibilidad de baja inclinación e ingeniería de chasis de alta resistencia:
La suite principal utiliza una rampa extendida de aluminio con placa de diamante de calidad comercial. Diseñado con una inclinación gradual, permite una entrada suave y autoasistida para usuarios de sillas de ruedas manuales y eléctricas, así como para invitados que requieren apoyo para un andador. Los pasamanos continuos de acero inoxidable de grado 304 de varios niveles están montados rígidamente a lo largo del perímetro de la rampa para evitar deslizamientos de los bordes y soportar fuertes fuerzas descendentes.
La unidad mantiene la nivelación de la estructura en superficies de terreno dispares, desde césped suave y sin pavimentar hasta asfalto sólido adyacente a las costas. Los gatos niveladores de estabilizadores integrados de alta resistencia eliminan la flexión del chasis durante la carga en rampa y eventos de mucho tráfico peatonal.
Cada puerta de entrada cuenta con una barra de iluminación LED exterior montada en la parte superior y una franja de estado vertical que cambia automáticamente de verde a rojo cuando el cerrojo interno de la puerta está activado. Las suites estándar para huéspedes utilizan módulos de escaleras de aluminio de 3 niveles desplegables construidos con placas de alta fricción y manijas de asistencia de acero curvadas para una entrada segura durante los eventos nocturnos.
Comprador verificado: Gerente de logística, soluciones para flotas y eventos en el Atlántico Medio Ubicación: Zona de eventos de Maryland/Virginia, Estados Unidos Calificación: 5,0 / 5,0 estrellas
"Integramos el remolque para baños ADA accesible para sillas de ruedas en nuestra flota de alquiler para cumplir con las normas municipales de cumplimiento para festivales públicos y bodas de alto nivel en toda la región. Los equipos de accesibilidad a menudo pueden parecer industriales, pero esta unidad logra el equilibrio adecuado entre un diseño arquitectónico limpio y una utilidad de alta resistencia.
La entrega de la carga a nuestro patio se realizó sin problemas y todos los componentes estructurales llegaron intactos. La llanta de refacción montada en la lengüeta en el marco en A delantero es una adición práctica que brinda a nuestros transportistas de carretera tranquilidad cuando viajan entre lugares.
Operativamente, el tráiler ha superado las expectativas. Durante un evento de fin de semana con capacidad para 500 invitados, la rampa ADA apoyó el tráfico continuo sin moverse ni doblarse en el césped. La plomería interior funcionaba de manera confiable con conexiones estándar de agua de la ciudad y electricidad de la costa. Tener luces LED de ocupación verde/roja en el exterior de las puertas redujo significativamente la congestión de la línea. Es una instalación móvil bien diseñada, duradera y completamente funcional".
