El remolque con ducha para el lugar de trabajo industrial de servicio pesado está diseñado para ubicaciones de alta demanda donde varios trabajadores o usuarios necesitan acceso a instalaciones de ducha dentro de un período de operación limitado. Las aplicaciones típicas incluyen campamentos mineros, proyectos petroleros y de infraestructura, viviendas para trabajadores agrícolas estacionales, festivales al aire libre, áreas de campamento temporales y sitios de despliegue de emergencia.
TUNE fabrica este modelo, TN-S85, en su fábrica de Shandong, China. Desde 2015, TUNE ha producido unidades sanitarias móviles, remolques de alimentos e instalaciones móviles personalizadas para clientes de Norteamérica, Europa, Australia y otros mercados de exportación.

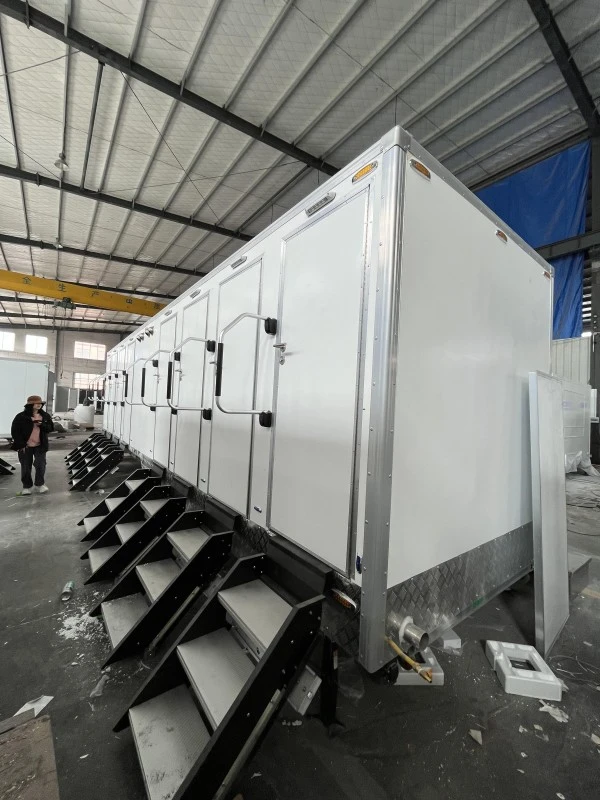

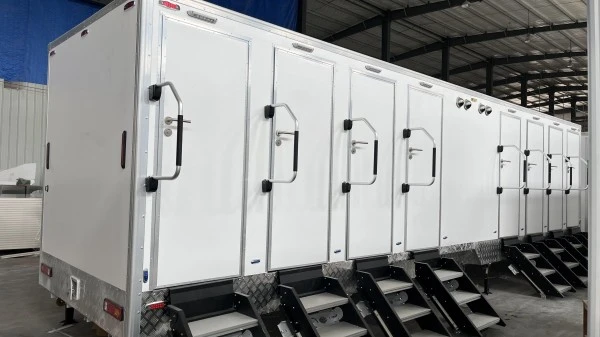

Un remolque de ducha para una obra puede proporcionar ocho posiciones de ducha en una estructura móvil. El rendimiento real depende de la duración de la ducha, la recuperación de agua caliente, la presión del agua, el mantenimiento del tanque, el tiempo de limpieza y el número de turnos de operación. No debe tratarse como una cifra fija de capacidad de usuarios sin un cálculo específico del proyecto.
|
Artículo |
Especificación |
|
Nombre del producto |
Remolque de ducha industrial para trabajos pesados |
|
Modelo |
TN-S85 |
|
Disposición |
8 estaciones de ducha |
|
Tamaño total |
8.500 × 2.100 × 2.650 milímetros |
|
Tamaño aproximado |
27,88 × 6,88 × 8,69 pies |
|
Peso de referencia |
1.800 kg / 3.968 libras |
|
Eje |
3 ejes de torsión con frenos |
|
Carga de referencia |
5.400 kilos |
|
Llantas |
6×195/70 R15 |
|
Material de la pared |
Panel sándwich de fibra de vidrio de 40 mm |
|
Tanque de agua dulce |
Tanque de acero inoxidable de 1.000 L. |
|
Tanque de aguas residuales |
Tanque de acero inoxidable de 2.300 L |
|
Equipo de ducha |

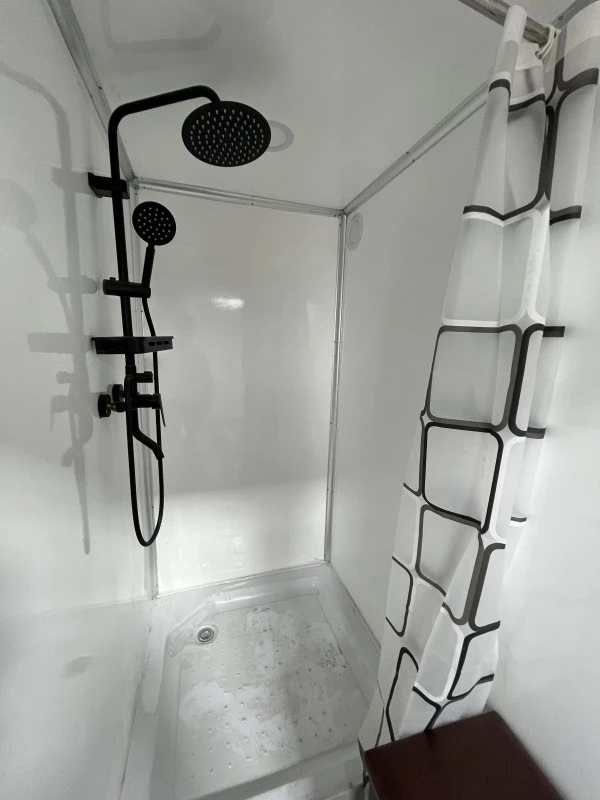

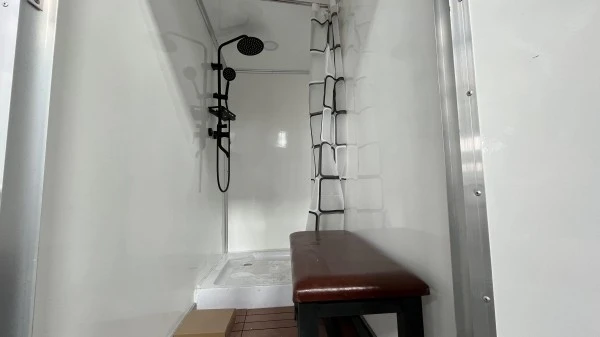

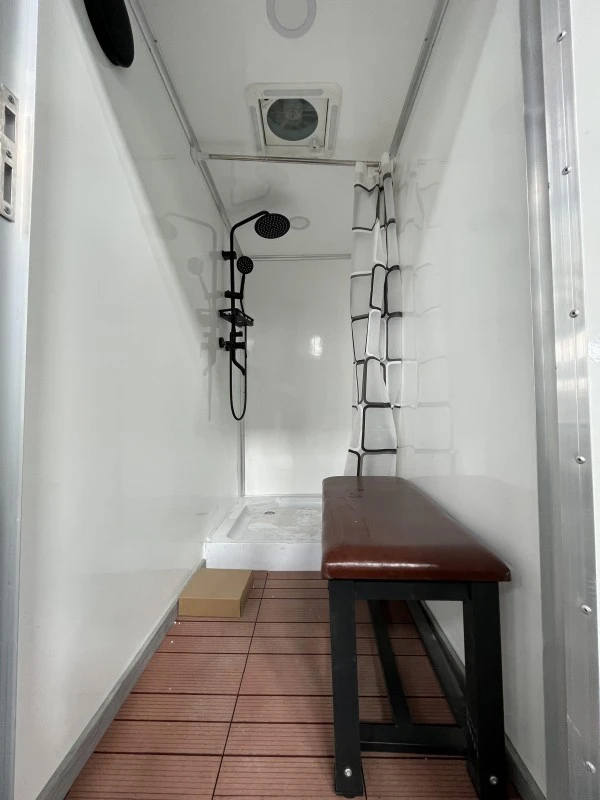

Cabezales de ducha, cortinas y sistema de agua fría y caliente. |
|
Instalaciones de lavado |
Lavabos |
|
Equipamiento interior |
Espejos con luz LED, suelo antideslizante, iluminación y equipos de ventilación seleccionados. |
|
Equipo opcional |
Aire acondicionado, sistema de reproducción de música y almacenamiento personalizado. |
|
Color exterior |
Personalizado según la carta de colores aprobada |
Los datos anteriores son para la planificación inicial. El peso final, los requisitos de energía y los detalles del sistema de agua pueden cambiar según el calentador, el sistema de aire acondicionado, los casilleros de almacenamiento, los componentes eléctricos y la marca seleccionados.
En un sitio de minería o construcción, el remolque con ducha debe estar separado de las rutas de equipos pesados, áreas de voladuras, almacenamiento de combustible y zonas de manipulación de materiales. Es necesaria una vía de acceso estable porque la TN-S85 es más grande y más pesada que los modelos compactos.
Un administrador de sitio debe preparar un registro de servicio diario que cubra los niveles de agua, los niveles de aguas residuales, el estado de la ducha, la limpieza del piso, el equipo eléctrico y los daños visibles. Si varios turnos utilizan la unidad, se debe organizar la limpieza entre los períodos de uso más importantes.
Las granjas de temporada y las instalaciones ganaderas pueden utilizar la unidad donde no haya duchas permanentes disponibles. El operador debe considerar el barro, el polvo, el terreno irregular, el drenaje y la distancia de las áreas de alojamiento.
El exterior y los bajos deben limpiarse periódicamente cuando el remolque opere en suelos húmedos o entornos agrícolas. Un área de servicio protegida puede facilitar el llenado del tanque, la eliminación de aguas residuales y el mantenimiento.
Para festivales, maratones, exposiciones al aire libre y zonas de acampada, las ocho zonas de ducha pueden planificarse como parte de una instalación temporal más grande. Señales claras, iluminación adecuada, espacio para las colas y limpieza programada son importantes para el flujo de usuarios.
El remolque no debe bloquear rutas de emergencia ni interferir con áreas de servicio de alimentos, médicas o de acceso de vehículos. Los organizadores de eventos deben calcular la demanda basándose en la asistencia máxima y las horas de funcionamiento en lugar de basarse únicamente en la asistencia total.
La unidad puede considerarse para refugios temporales y campamentos de respuesta cuando estén disponibles el acceso al transporte, el suministro de agua, el manejo de aguas residuales y la generación de energía. El despliegue de emergencia aún requiere evaluación del sitio, supervisión sanitaria y coordinación de las autoridades locales.
La frase “despliegue rápido” debe entenderse como un objetivo logístico, no como un tiempo de instalación garantizado. La entrega depende de las condiciones de la carretera, las aduanas, el clima, la preparación del sitio y el equipo de servicio disponible.
Inspección de transporte → Evaluación del suelo → Estabilización del chasis → Conexión de agua → Inspección de aguas residuales → Prueba de calefacción y energía → Prueba de flujo de ducha → Configuración de limpieza → Operación del usuario
Antes del primer turno:
1. Confirme que el remolque esté estacionado en un terreno estable.
2. Despliegue todo el equipo de apoyo y estabilización.
3. Inspeccione el chasis de tres ejes y las conexiones de los frenos.
4. Llene el tanque de agua dulce de 1000 L o conecte el suministro aprobado.
5. Revisar el depósito de aguas residuales de 2.300 L y su salida.
6. Pruebe cada estación de ducha individualmente.
7. Ajuste los controles de agua fría y caliente.
8. Revisar lavabos, espejos, iluminación y ventilación.
9. Coloque las herramientas de limpieza y las instrucciones de funcionamiento en el área de servicio.
Durante la operación, el personal debe monitorear la presión del agua, la temperatura, el drenaje, los niveles de los tanques y las condiciones del piso. Se deben inspeccionar las cortinas de ducha, los accesorios y los controles porque el uso frecuente puede aflojar los componentes con el tiempo.
El suelo antideslizante ayuda a mejorar la tracción en zonas húmedas, pero sigue siendo necesaria una limpieza regular. Los residuos de jabón, el barro y el agua estancada aún pueden aumentar el riesgo de resbalones.
El mantenimiento recomendado incluye:
● Limpieza diaria de pisos de ducha y lavabos.
● Inspección de cabezales de ducha y mangueras.
● Revisar cortinas, ganchos y rieles
● Prueba de espejos LED e iluminación interna
● Limpieza de las aberturas de ventilación y los filtros del aire acondicionado.
● Monitoreo del ruido de la bomba y la presión del agua.
● Comprobación de las salidas de los tanques y las juntas de las tuberías.
● Inspeccionar el desgaste de los neumáticos y los sujetadores de las ruedas.
● Revisar las conexiones de frenos y luces de carretera.
● Revisar las áreas expuestas del chasis en busca de corrosión.
En condiciones de congelación, el operador debe drenar o proteger las tuberías y tanques expuestos. En áreas costeras o industriales, la sal, el polvo químico y la humedad pueden acelerar la corrosión, por lo que el chasis y los bajos deben recibir inspecciones más frecuentes.
El TN-S85 utiliza tres ejes de torsión con frenos y seis neumáticos 195/70 R15. El vehículo tractor y el método de transporte deben seleccionarse en función del peso real cargado, no sólo del peso en vacío de referencia de 1.800 kg.
Antes de la entrega, confirme:
● Ancho de la carretera y radio de giro
● Restricciones de altura y puentes
● Condiciones de apoyo al suelo
● Equipos de carga y descarga
● Conexión de remolque
● Zona de estacionamiento y estabilización
● Posición de llenado de agua
● Ruta de bombeo de aguas residuales
● Ubicación del sistema eléctrico o del generador
● Reglas locales de registro y transporte
Los tanques llenos, la calefacción, el aire acondicionado, los equipos almacenados y otros accesorios pueden afectar significativamente las condiciones de transporte. Por lo tanto, el plan de carga final debe confirmarse con el proveedor y el proveedor de logística.
La fábrica de TUNE tiene una superficie aproximada de 4.500 metros cuadrados y sigue un proceso de producción completo desde la preparación del material hasta la inspección final. El sistema de fabricación se gestiona bajo ISO 9001. Para pedidos de exportación, se pueden suministrar documentos CE y DOT cuando corresponda a la configuración final y al mercado de destino. Se pueden organizar inspecciones de terceros de SGS e Intertek antes del envío. El alcance del certificado depende del calentador, el sistema eléctrico, el sistema de agua, la configuración del remolque y el país de entrega seleccionados. Los compradores deben confirmar los documentos requeridos antes de la producción.
La unidad tiene ocho cabinas de ducha, pero el número de personas a las que puede atender depende de la duración de la ducha, el horario de los turnos, el suministro de agua, la capacidad de calefacción, los intervalos de limpieza y el servicio de aguas residuales. Se debe completar un cálculo del proyecto antes de la compra.
El remolque incluye un tanque de agua dulce de 1000 L, un tanque de aguas residuales de 2300 L y un sistema de agua fría y caliente. El tipo exacto de calentador, bomba, voltaje y demanda de energía deben confirmarse en la cotización final. Los compradores deben indicar si hay electricidad, gas u otra fuente de energía disponible en el sitio.
Los casilleros con cerradura, el almacenamiento, el aire acondicionado y los equipos eléctricos seleccionados se pueden considerar como opciones personalizadas. Su inclusión puede afectar la distribución interna, el peso y la circulación de usuarios.
Esto depende de la bomba, la calefacción, la iluminación, el sistema de aire acondicionado y otros equipos eléctricos seleccionados. Es posible que se requiera un generador o un sistema de energía independiente si la energía de la red no está disponible.
Los compradores deben solicitar el dibujo técnico final, el cronograma del equipo, el peso de referencia, el diseño del sistema de agua, los requisitos eléctricos, la lista de verificación de inspección, las dimensiones del embalaje y los términos de la garantía. Cualquier certificación o declaración de cumplimiento local debe coincidir exactamente con el modelo y el mercado de destino.
La fábrica TUNE puede organizar inspecciones del chasis, sistemas de ejes y frenos, neumáticos, paneles de carrocería, tanques de agua, accesorios de ducha, lavabos, iluminación, espejos, ventilación y equipos eléctricos seleccionados.
El paquete de entrega puede incluir:
● Dibujo técnico aprobado
● Lista de equipos
● Información de plomería
● Requisitos eléctricos
● Instrucciones de operación y mantenimiento
● Detalles de carga y embalaje
● Registros de inspección
● Recomendaciones de repuestos
El remolque de ducha móvil debe evaluarse como parte del plan completo de saneamiento. El uso diario confiable depende de la selección correcta del sitio, agua y energía adecuadas, eliminación controlada de aguas residuales, operadores capacitados y una rutina de mantenimiento documentada.
Para confirmación de pedido, documentos de cumplimiento y asistencia con repuestos, comuníquese con TUNE en tunevan@tune-group.com o +86-15265226900. Dirección de la empresa: 1711, Edificio B, Hisense Lingshan International, subdistrito de Yingzhu, distrito de Huangdao, ciudad de Qingdao, provincia de Shandong, China.
